智慧养殖物联网远程监控系统案例

一、方案背景

随着规模化、集约化养殖成为畜牧行业的主流模式，养殖场对环境温湿度、氨气浓度、二氧化碳含量、光照强度以及畜禽活动状态等关键指标的实时掌控要求日益提高。然而，传统养殖场高度依赖人工巡检与经验判断，面对多个养殖舍、多批次畜禽产生的海量环境与生产数据，逐渐暴露出响应滞后、记录不全、管理粗放等根本性问题。

为应对这一挑战，某大型畜牧养殖企业亟需构建一套智能化的养殖环境远程监控物联网系统，以实现养殖环节的数字化、透明化管理，为精细化饲养与疫病防控提供坚实的数据支撑。

二、前期调研

经过现场调研，本次项目需针对养殖全流程中的关键环境与设备节点进行数据采集，具体对象及点位如下：

温湿度传感器：采集各养殖舍内的空气温度与相对湿度数据，用于评估畜禽舒适度与通风效果（RS485串口、ModbusRTU协议）。

氨气传感器：采集养殖舍内氨气浓度数据，氨气过高会诱发呼吸道疾病，直接影响畜禽健康与生长速度（RS485串口、ModbusRTU协议）。

二氧化碳传感器：采集舍内二氧化碳浓度数据，反映通风换气是否充分，是评估养殖环境空气质量的重要指标（RS485串口、ModbusRTU协议）。

光照传感器：采集舍内光照强度数据，光照时长与强度直接影响畜禽的采食、生长与产蛋性能（RS485串口、ModbusRTU协议）。

西门子PLC：采集风机、水泵、喂料机等关键设备的运行数据，用于监控设备运行状态并实现远程控制（以太网口、西门子S7协议）。

摄像头：监控各个养殖舍、配电间的实时视频画面（以太网口、私有协议）

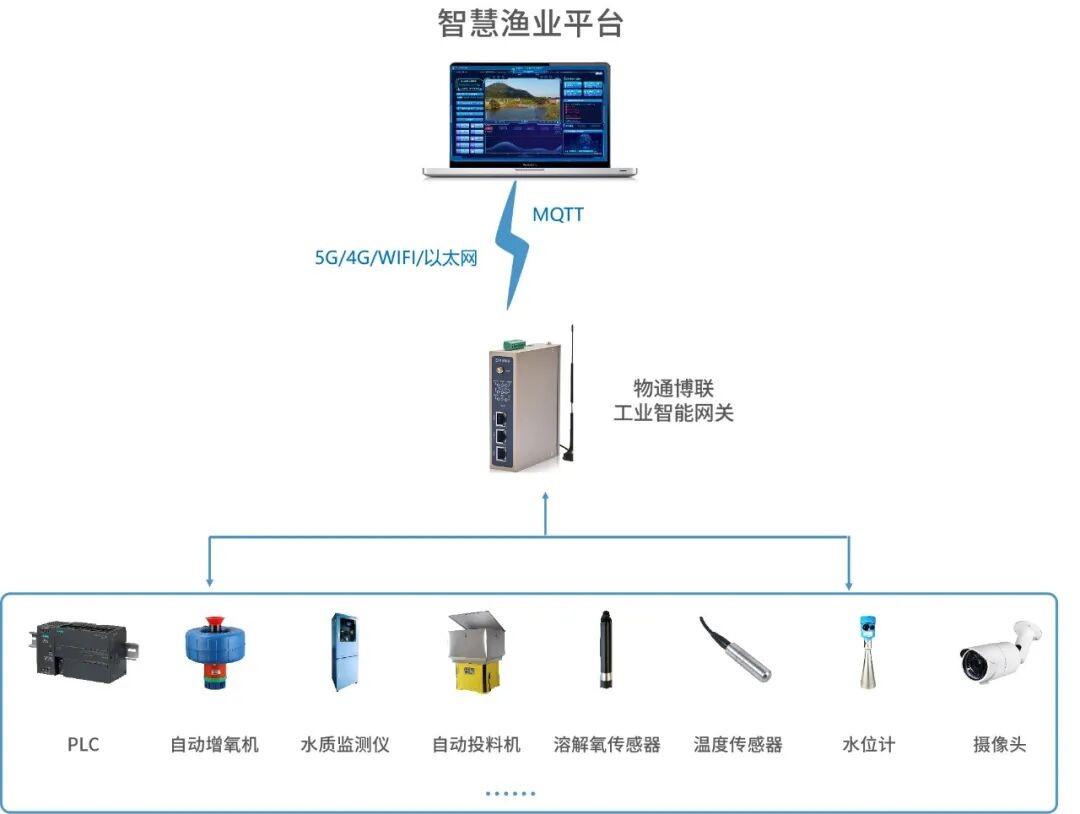

三、系统架构及选型

设备层：养殖场内分布着温湿度传感器、氨气传感器、二氧化碳传感器、光照传感器、环控PLC、摄像头等多种设备，这些设备多具备RS485串行通信接口和以太网口，但常因单机运行、布线分散而形成数据孤岛，依赖人工实时值守和管理。

网关层：部署物通博联工业智能网关WG583。通过其RS485串口连接各传感器与电表，通过以太网口连接PLC和摄像头，实现多设备、多协议的数据汇聚。采集到的环境与设备数据通过4G网络，以MQTT协议上报至云端智慧养殖场管理系统。

丰富的接口配置：提供多路RS232/485串口和百兆以太网口，支持同时接入多台从站设备，满足多种传感器、仪表和PLC兼容接入的需求。

多样的联网方式：支持5GRedCap、4G、Wi-Fi、有线以太网等多种联网方式，确保在偏远养殖场区数据可灵活、稳定地上传。

强大的采集能力：内嵌Modbus和PLC主流工控协议，支持快速采集专利算法，可同时采集多种设备数据，解决异构设备集成难题。

边缘计算功能：支持智能采集、数据过滤、报警触发、公式计算等功能，可在网关层对原始数据进行预处理，消除设备异构性，实现数据标准化。

灵活的云端适配：支持通过MQTT、Modbus、OPCUA、SQL、HTTP等方式接入各类云平台和工业软件，便于与现有养殖管理系统对接。

高可靠设计：内嵌软硬件看门狗，支持断网重连、断点续传、异常自恢复，确保在养殖场高温高湿、无人值守环境下稳定运行。

工业级标准：支持9~36V宽电压供电、工作温度范围-30℃~70℃、IP30防护等级，能适应养殖舍内氨气腐蚀、粉尘、潮湿等复杂环境。

平台层：本云端智慧养殖场管理系统接收MQTTJSON报文，解析后对养殖舍温湿度、氨气浓度、二氧化碳浓度、光照强度、设备状态等关键指标进行实时展示、存储与分析。系统可生成可视化报表与趋势曲线，并在数据异常时触发告警，实现远程控制操作。

四、实现功能

养殖环境实时监测：管理人员无需频繁往返各养殖舍抄录数据，通过电脑或手机即可实时查看所有养殖舍的环境数据与设备状态，显著提升巡检效率与数据透明度。

异常自动告警：系统可对各项关键指标设定告警阈值。一旦温湿度、氨气、二氧化碳等数据异常，系统自动触发声光告警，并通过微信、短信、邮件等方式通知相关负责人。

设备远程控制：管理人员可远程下发指令到环控PLC中，实现对风机、卷帘、喂料机、水泵、加温器等设备远程控制，进而提升应急管理能力，保障养殖安全。

数据可视化与分析：系统自动统计各养殖舍环境参数，生成可视化报表，支持按班次、批次、日、月等维度导出，为精细化饲养管理提供数据依据。
